网线水晶头怎么打 怎么测试通断？手把手教你

工具/原料

非屏蔽网线一根、RJ45水晶头2个、剥线钳1把或剪刀、压线钳1把、测线器一个

方法/步骤

网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。 交叉线的做法是：一头采用568A标准，一头采用568B标准。平行（直通）线的做法是：两头同为568A标准或568B标准。

1、网线有两种标准分别为：T568A 、T568B，两边使用同样标准的线称为直通线。以前早期用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。两边使用不同样标准的线称为级联线。以前早期用于PC到PC，HUB普通口到HUB普通口之间的连接。目前的PC基本已经使用了自动识别的模式也可以使用直通线的方式进行通讯。（实际上在10M 100M网络中，仅仅使用12 36 这四根线。）

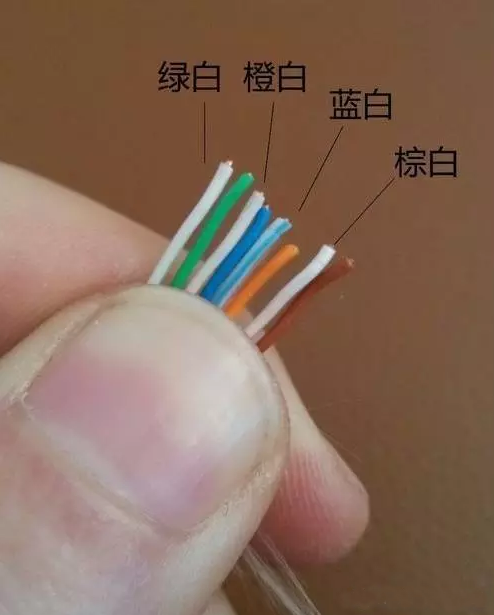

2、EIA／TIA 568A的标准制作接头的方式（1、绿白，2、绿，3、橙白，4、蓝，5、蓝白，6、橙，7、棕白，8、棕）

3、接下来我主要来讲解EIA／TIA 568B标准的直通线作法：

EIA／TIA 568B的标准制作接头的方式：（1、橙白，2、橙，3、绿白，4、蓝，5、蓝白，6、绿，7、棕白，8、棕）。本人的记忆方法为：橙白橙绿白蓝蓝白绿棕白棕、先虚后实（虚为双色、实为单色）

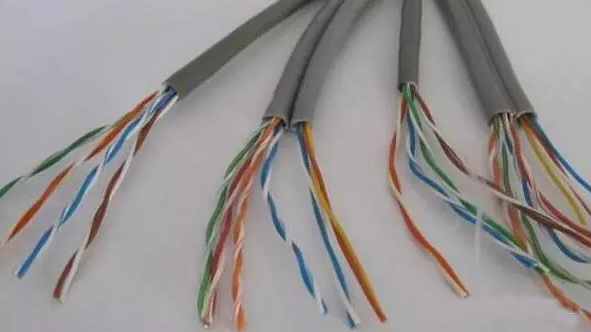

4、非屏蔽的网线一般有根线头请将其保留，为了以后好剥线皮，做好的网线不经常拔插是不太会坏的，问题就是有些时候我们要去拔插，会是水晶头的卡扣处断裂。所以保留线头还是有一定的必要的。当然你说有剪刀也是很好剥皮的，那就看个人的喜好了。

5、摆好位置之后将网线摆平捋直，使用剥线钳或剪刀将其切齐，当然压线钳通常也有不过如果有条件的话还是使用别的会比较顺手，确保切的整齐（题外话，切的不齐放进去也要齐，放进去不齐也要保证线皮会被水晶头的铜片割破碰到铜丝。）

6、切的长度约剩15mm左右，将排序好的双绞线的一并放入RJ45接头内，关键的一步来了就是放进水晶头后不要放松还是要用力将其顶住，另一只手开始使用压线钳压水晶头，单手基本压下后使用双手下压，尽量做到一步到位，这样压出来的水晶头才较好，（一般第一只引脚内应该放橙白色的线，其余类推，不过我们是做直通线的那么只要相同即可）。

7、测试网线水晶头的通断    最普遍的方法就是使用网线测试仪来进行测试。另外还可以使用万用表来测试，将万用表表笔对准水晶头的簧片，按照色谱来测其电阻或者通断即可。

使用测线器可以检测是否制作了一根可以使用的网线，将测线器两端各接水晶头，两端接如果亮的顺序一致即可。反之，那么就再看一边看看哪里有做的不行的地方好好检讨一下。
